蓄電池智能物聯網關

型號：IoTM-02/12 VIII（48V基站專用版）

產品說明書

0．使用前須知

本產品須配套使用本公司專利產品IoRS-02/12系列的在線修復和監控系統，方可全面發揮整套在線產品的修復管理和控制的功能，達到全面修復電池和云平臺監控管理的應用效果。

1. 產品概述

1.1 產品簡介

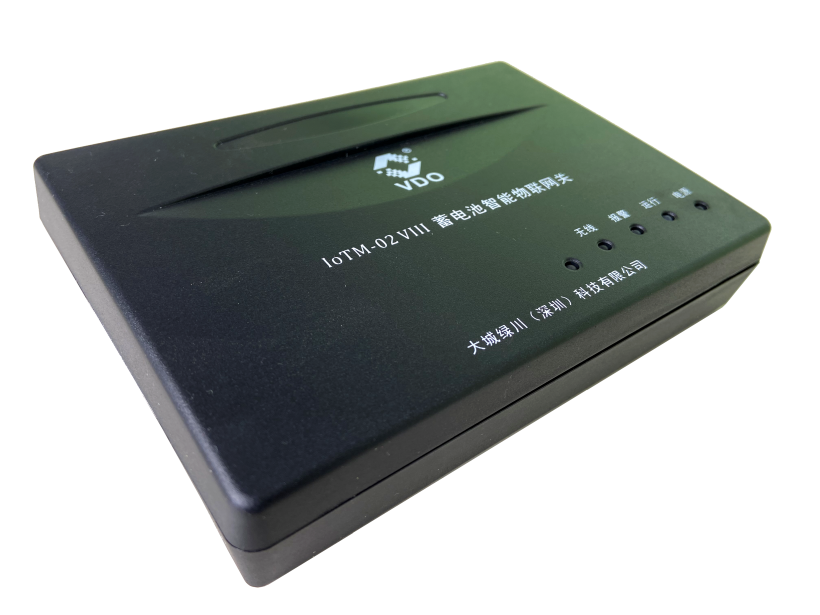

IoTM-02/12 VIII 蓄電池智能物聯網關,是支持4G物聯網通訊、支持RS485動環系統通訊的新一代蓄電池管理數據終端產品。通過與本公司IoRS-0203/1201產品配套使用，用于對通信基站后備電源中的2V/12V鉛酸蓄電池組進行在線監控和維護管理，并實現將蓄電池電壓，電流，溫度和充放電等特征曲線上傳至云平臺等，實現電池實時在線運維管理。

本產品采用公司自有發明專利技術，是一種基于RS485總線的多機通訊時，自動分配通訊地址，自適應組網的方法。本產品為48V專用版，只支持8個IoRS-0203（或4只IoRS-1201），共24節2V（或4節12V）單體電池串聯的電池組，以滿足48V串聯電池組的數據通訊和修復管理。在現場施工時，每一個IoRS-0203/1201不用人工配置通訊地址，即可實現智能組網通訊。

本產品4G支持移動、聯通全頻段，當前默認支持阿里云平臺，可根據客戶需求定制支持其他云平臺；對電流、電壓、溫度等14種異常進行實時報警并傳遞到云平臺，通過內嵌的IoTM系統管理配置平臺進行電池信息和資產管理進行配置。

1.2產品功能特點

1）系統可對IoRS動態分配通訊地址（自組網）。

公司配套使用的1個在線IoRS-0203產品管理3節2V串聯電池，即1個IoTM-02 VIII最管理8個在線IoRS-0203產品。無需對每一個IoRS進行通訊地址手動分配。

拓撲結構圖示意圖如下：

2）系統自組網接口：RS485（輸入、輸出，用于連接IoRS），1路分流器。

3）4G支持移動、聯通、電信通許頻段。

4）云平臺當前支持阿里云，可根據用戶需求支持其他云。

5）系統可檢測電池電壓、電流、溫度，對電壓、電流、溫度等14種異常進行報警（報警信息上傳云端）。

6）可通串口或專用配置軟件對IoTM配置。

2. 技術條件

2.1 適用范圍

IoTM-02/12 VIII可連接IoRS0203/1201產品數量8/4臺，管理或維護單體電池數量24/4節；

可以支持物聯網+云平臺，可以支持動環系統（須開放協議）。

2.2電氣參數

2.3使用條件

1）一般要求

無腐蝕性、爆炸性和破壞絕緣的氣體及導電塵埃，并遠離高熱源。

2）溫度范圍

工作溫度范圍：-20℃～+60℃；

儲運溫度范圍：-20℃～+70℃。

3）相對濕度范圍

工作相對濕度范圍：≤80%RH，不凝露（25℃）；

儲運相對濕度范圍：≤85%RH，不凝露（25℃）。

3.結構及功能說明

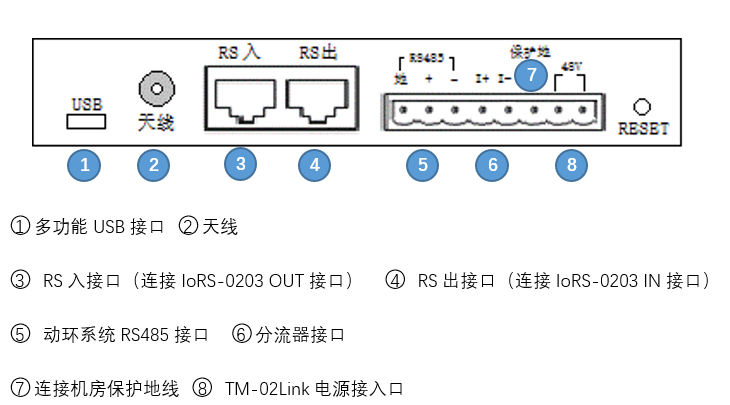

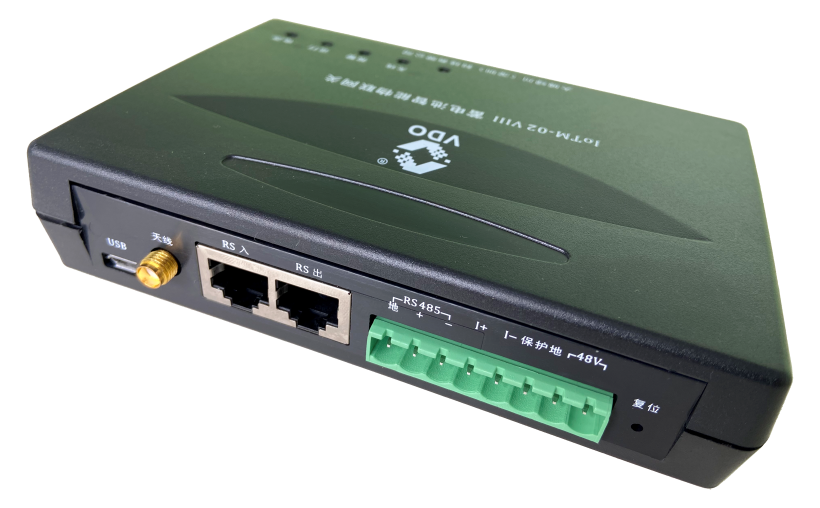

表1 接口功能一覽表（詳細描述）：

4. 安裝方法及使用說明

4.1 IoTM產品與IoRS的連接方式（以2V電池組為示例）

本產品所有節點包括IoTM-02 VIII和8個IoRS-0203都以手挽手模式組成一個通訊閉環：IoTM-02 VIII的“RS出”接口與第一個IoRS0203的“RS485 In”接口相連接，中間IoRS-0203的“RS485 Out”接口分別與下一個IoRS的“RS485 In”相連，以此類推，并且最后一個IoRS-0203的“RS485 Out”接口與IoTM-02 VIII的“RS入”相連，這樣形成一個通訊閉環。

注意：

1）IoTM-02 VIII的電源由UPS直流電源供電。

2）FL-2分流器的安裝參考上表1：接口功能一覽表，天線的安裝根據實際情況選配

硬件連接線纜說明：

第一步：請根據以上表接口，熟悉硬件的連接。

注意：RS入、RS出接口不要在設備帶電的情況下熱插拔，容易燒壞設備。

第二步：連接IoRS，并于電池相連接，環形串聯，每一個IoRS的“RS485 Out”接口連接下一個“RS485 In”接口，第一個IoRS的“RS485 In”接口與IoTM-02/12 VIII的“RS出”接口相連，最后一個的IoRS-0203的“RS485 Out”接口與IoTM-02Link的“RS入”接口相連，其他細節根據公司官網說明書上發布的指導，進行操作進行連接。

第三步，連接分流器和連接天線

1） 天線為吸盤式，連接線材可以從1米到3米長度，根據安裝施工的布置調整

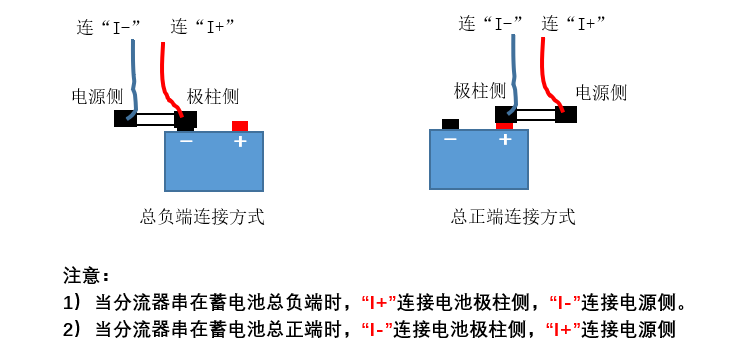

2） FL-2分流器應直接串聯到電池極柱和直流母線間，參見下圖：

第四步：連接IoTM的電源，本接口不分正負極，可以隨意連接

4.2 智能物聯網關安裝

智能巡檢維護管理工作模式是通過通信總線連接每一臺智能維護器，并和數據管理平臺硬件進行連接通信，由數據管理平臺的硬件通過通信總線傳輸控制命令到每一臺智能維護器上，智能維護器則根據數據管理平臺硬件發出的指令進入巡檢模式、修復或維護模式等等，可以實現遠程云端智能化蓄電池管理與數據共享，更優化配置電池組的修復維護模式。

1) 設備安裝

1.     將SIM卡裝入卡座。注意要確?？劭酆谩?/span>

2.     按表1的定義接入IoRS-0203/1201。

3.     按表1的定義接入分流器。

4.     連接外置4G天線。

5.     連接電源、保護地（如需要）。

2) 設備運行

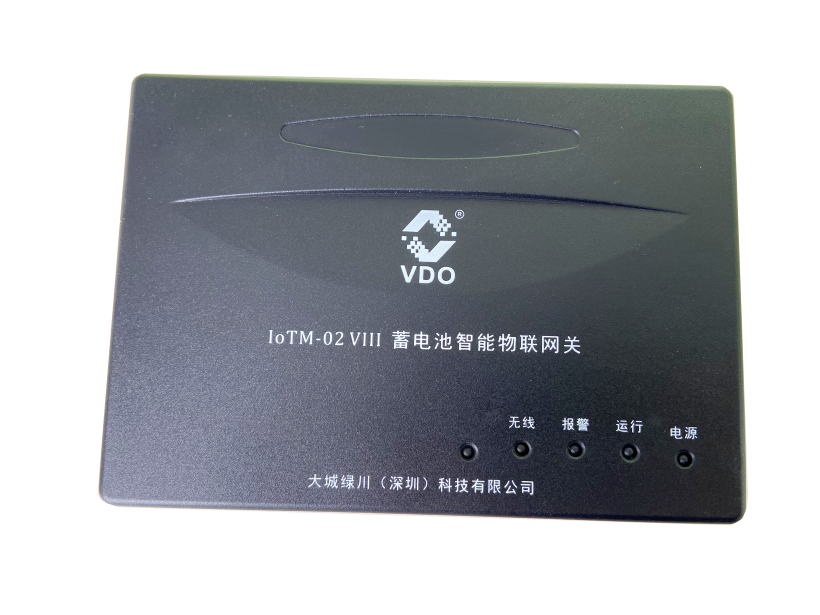

1.     給IoTM-02/12 VIII上電，綠色LED亮，表示接通電源供電。

2.     約15秒后，黃色LED閃爍，表示系統開始運行。

3.     系統運行后，IoTM-02/12 VIII首先向IoRS發送自組網指令，組網成功后，再發送工作模式指令。

4.     系統首次發送指令讀取IoRS的電壓、溫度測量值。此后，TM每隔30秒，從IoRS讀取一次電壓、溫度測量值，以監控電池實時性能數據。

5.     黃色LED閃爍后約60秒，IoTM-02/12 VIII向阿里云發送第一次數據。第一次會發送包括電池組基本信息在內的全部數據。此后TM按配置的“數據上傳間隔”（默認60分鐘），定時上傳數據，此時數據不包括電池組基本信息。

6.     當電池組進入“放電”狀態后，數據上傳間隔自動切換為5分鐘；當電池組進入 “均充”狀態后，數據上傳間隔切換為“數據上傳間隔”的一半（默認30分鐘）?？梢岳眠@些數據繪制充電放電曲線。

7.     當IoRS與IoTM組網通訊系統出現故障時，紅色LED常亮，并向阿里云發送故障碼。

8.     當IoTM發現電池異常信息，并出現報警時，紅色LED閃爍，并向阿里云發送報警碼。注意：故障優先級高于報警，即當故障和報警同時存在時，紅色LED常亮。

9.     當電池組進入“均充”或“放電”狀態時，TM會控制IoRS停止修復脈沖，轉入“巡檢儀”模式，脫離這兩種狀態后，再自動轉回配置的工作模式。

10.  當藍色LED常亮時，表示系統連接不上阿里云，可重新啟動設備，或不能解決時可聯系廠家或代理商。

3) IoTM-02/12 VIII故障

表2  IoTM-02/12 VIII故障列表

4) IoTM-02Link報警

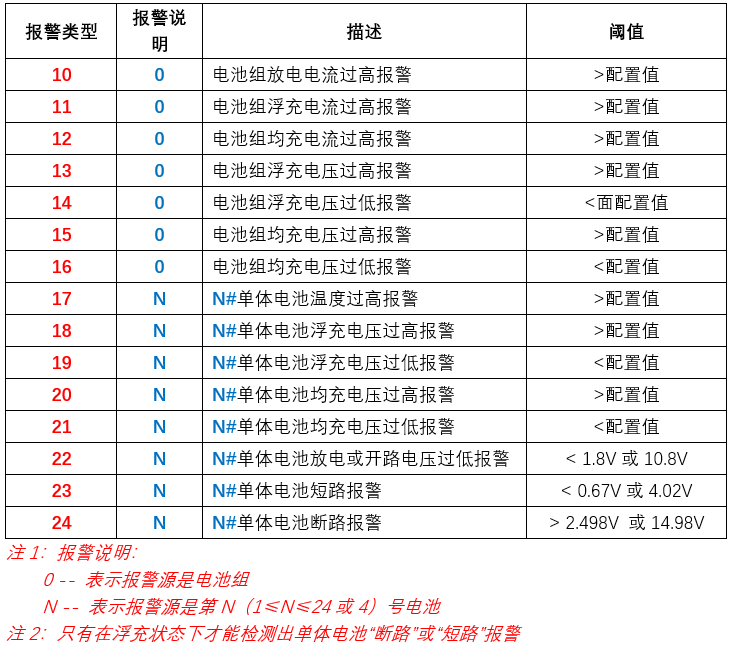

表3  IoTM-02Link報警列表

5) IoTM-02/12 VIII報警解除

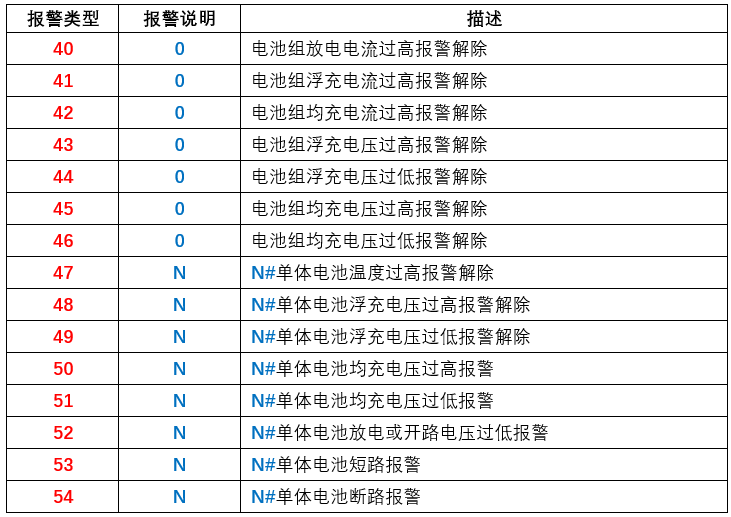

表4  IoTM-02/12 VIII報警解除列表

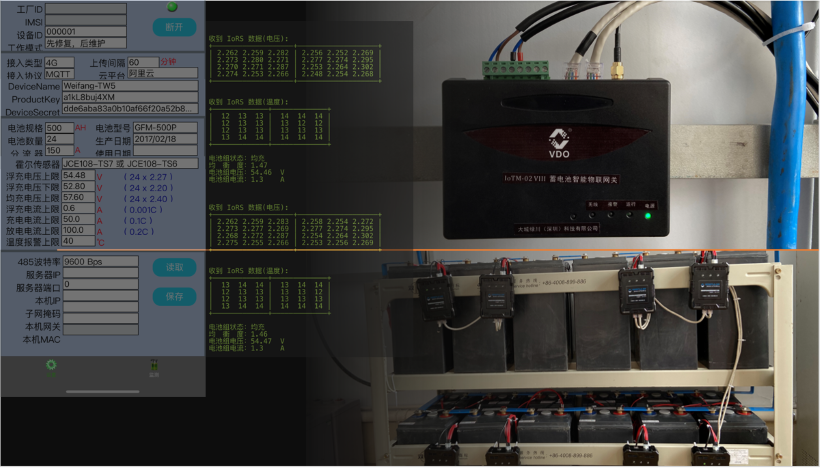

IoTM-02/12 VIII 配置界面說明見詳細說明書
